Осциллограф STM32F103 (Отладочная плата на STM32F103C8T6) TFT LCD 2.2' SPI (ILI9341) Схема Прошивка Программа (исходники)

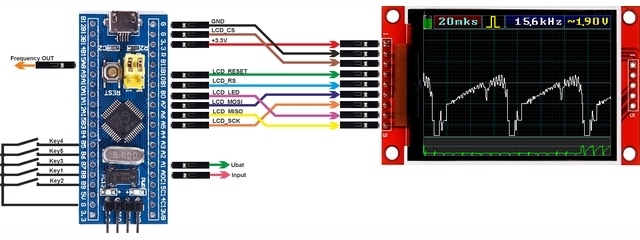

Схема осциллографа на STM32F103C8T6

Схема осциллографа на STM32F103C8T6

Отладочная плата на STM32F103C8T6. Схема.

Отладочная плата на STM32F103C8T6

Распиновка платы STM32F103C8T6

Распиновка платы STM32F103C8T6

Дисплей TFT 320x240 LCD 2.2' SPI (ILI9341)

Дисплей TFT LCD 2.2' SPI (ILI9341)

ST-LINK V2

ST-LINK V2

Проект в Keil V5. 17.0.0 2017-09-28

Прошивка 2017-09-28 3mks ~ 5S, FFT, Генератор 0.1Hz ~ 20mHz

Программа (исходники)

main.c
main.h
io.c
io.h
lcd.c
lcd.h
draw.c
draw.h
fft.c
fft.h
font16x16 pict24x20 bat
bmp

Сигнал 100 kHz 5mks/div

Сигнал 100 kHz 5mks/div

Сигнал 1 Hz 0,1S/div

Сигнал 1 Hz 0,1S/div

Сигнал с мини видеокамеры VCL-F422H-EX

Сигнал с мини видеокамеры VCL-F422H-EX

Строчный синхроимпульс

Строчный синхроимпульс

FFT

FFT
Настройки оптимизации в Кейл:
Настройки оптимизации в Кейл
